水管搁架由一排直管两头焊在集箱上,前后集箱分别用联通管和汽包联通,并构成循环回路。蝶形铸铁炉排片嵌在水管搁架的管子之间,炉排和管子接触面涂以水玻璃调合的金属粉,并用模块模紧,锅水在管子中流动,使蝶形铸铁炉排片得到冷却。

倾斜往复炉排后边,有的设置燃尽炉排(又称余燃炉排)。灰渣在此炉排上基本燃尽其中的可燃物,然后将炉排翻转,倒出全部灰渣。由于燃尽炉排漏风严重,调风又复杂,所以多改用水封灰坑,进行定期或连续排渣。

倾斜往复炉排在使用挥发分多、着火快的煤种时,容易在煤斗出口处燃烧,并从煤斗往外冒烟。为了这一缺陷,可在煤闸板处通人二次风,将火焰吹向炉膛。但比较彻底的解决办法,是改进煤斗下面的给煤装置,使煤离开煤斗后再经过推饲板,送入炉膛较深位置后再燃烧。

炉排片一般为条状或板状，靠四周的框架固定安装在炉膛或燃烧室底部。在这种炉排上只能定期由人工加煤和出渣，所以操作劳动强度大，燃烧经济效果也差，只适于小容量的炉子如蒸发量在0.5吨/时以下的工业锅炉。

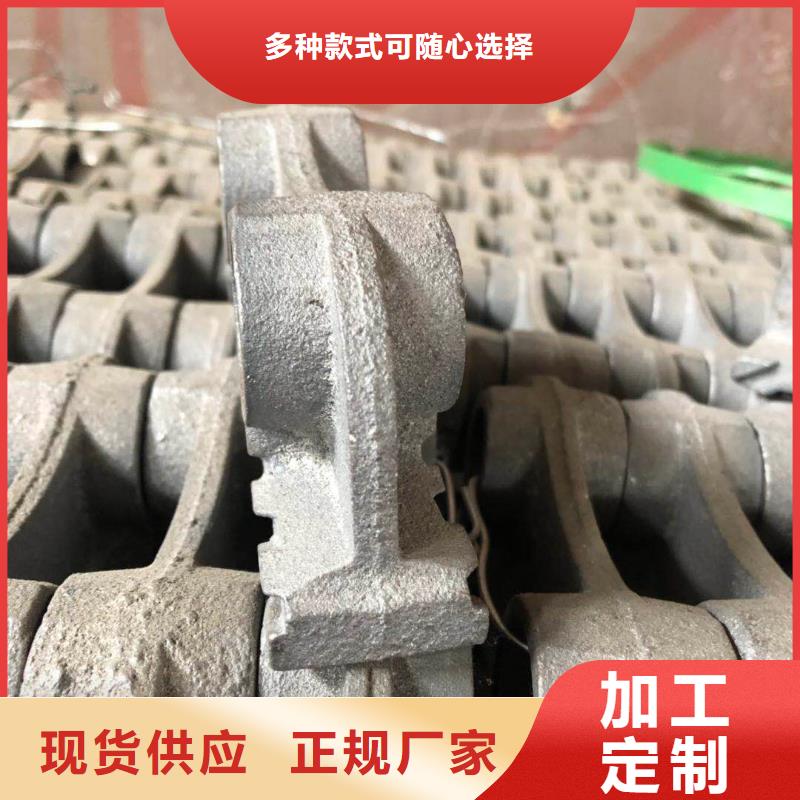

我公司主要经营锅炉配件、炉排、炉排片、三爪炉排、四爪炉排、铸钢炉排
玛钢炉排、链条炉排、活芯炉排、活芯炉排片、主动炉排片
被动炉排片、炉排销、炉条等产品

耐高温不变形使用寿命长

工业、电站锅炉除渣、上煤、脱硫除尘系列

蛇形管省煤器、空气预热器、对流管束系列、通用输送机械系列

我们始终坚持“诚经营，用户至上”的经营理念，努力实现以优质的产品、优的质量、合理的价格、完善的服务答谢新老顾客户，销售网络现已遍布全国各地。公司全体同仁热忱欢迎新老朋友光临、惠顾、指导，让我们携手共进，共创辉煌！

倾斜往复炉排的燃烧情况与链条炉排相似,也采用分段送风和适当加入二次风。燃烧过程也具有区段性。煤从煤斗下来,沿着倾斜炉排面由前上方向后下方缓慢移动,空气由下向上供应。煤着火所需要的热量主要来自炉膛,先后经过干燥、干馆、挥发分着火、焦炭燃烧和灰渣燃尽等各个阶段,都与链条炉排相同。

倾斜往复炉排区别于链条炉排的一个主要特点,是炉排与煤有相对运动。当活动炉排向后下方推动时,部分新煤被推饲到已经燃着的煤的上部,当活动炉排向前上方返回时,又带回一部分已经燃着的煤返到尚未燃烧的煤的底部,对新煤进行加热。这种着火条件与手烧炉相近,而优于链条炉。煤在被推动过程中,不断受到挤压,从而破坏焦块与灰壳。同时煤又缓慢翻滚,使煤层得到松动与平整,有利于燃烧。
