2025百叶 A系列 无动力 排气道靠墙设置，如墙体为钢筋混凝土时，墙面可不做抹灰处理，但墙上孔洞应封堵，如墙体为砌体或轻质墙板时应对墙面做挂网抹灰处理，处理宽度宜大于排气道预留洞口尺寸100mm。 7.5L型排气道应安装在建筑的阴角处，安装之前应确保所在阴角的墙壁表面垂直、附近平整，阴角处墙壁的耐火极限不应低于1.00h，安装之后排气道与墙壁的接缝处应抹灰并压入耐碱玻璃纤维网格布。 7.6 排气道应自下而上逐层安装。 7.7在施工过程中，为防止杂物掉入排气道内，应在排气道开口部位采取临时封盖措施。 7.8排气道安装就位后，施工单位应在排气道与楼板预留孔洞之间的缝隙处支撑楼板底模，用C20细石混凝土分两次将缝隙密封填实，并做好防水处理；同时在排气道外壁满挂玻璃纤维墙体网格布，与墙体搭接宽200mm，外抹M7.5水泥砂浆7.9排气道管壁的耐火极限不应低于1.0h，并符合现行 标准《建筑防火通用规范》GB55037的相关规定。7.10卫生间排气道与墙体连接部位的防水构造应符合相关标准的规定。

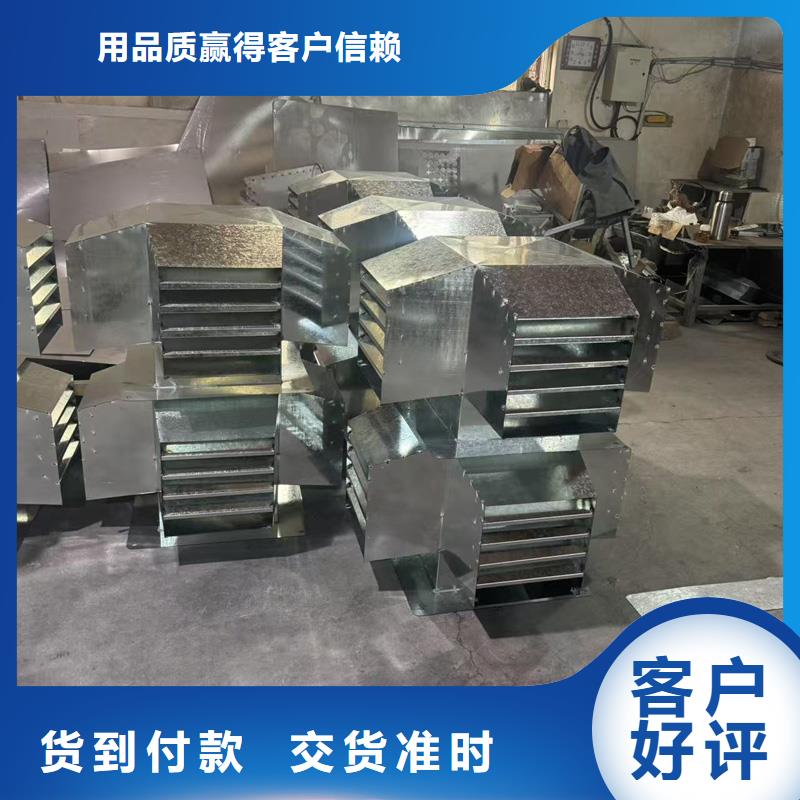

F系列风帽简介F系列风帽分为两种：1.F系列方形百叶风帽 2.F系列圆形防帽国标图集：16j916-1 建筑标准设计图集-44页1. F系列风帽具有防台风、本地防雨雪倒灌、阻力小的特点，在外界风力作用下，可产生负压，对排气道形成抽力效应，有利于排气道排气。2. 成品风帽采用不锈钢材料制成，基座压顶为钢筋混凝土预制板。G系列风帽简介国标图集：16j916-1 建筑标准设计图集-50页1. 2025百叶 A系列 无动力G系列自然抽力式风帽，采用4个M8膨胀螺栓与基座连接，可适用于台风地区。2. 产品无任何旋转及活动性部件，使用过程中无需维护。3. 产品可根据需要调配外观颜色及制作造型，提高建筑整体美观度。

2025百叶 A系列 无动力 1.采用外导流式高性能防火止回阀，可引导烟气向上排放、调节各楼层排气量均衡，且不占用排气道内部空间。2.排气道内部设有对称的文丘里变压板和可调式导流构件，可产生“烟囱效应”，降低排气口处的气流静压(基本为负压状态)，有利于烟气顺畅排放。3.发生火灾时，如果厨房排气道烟气温度升至150℃时:卫生间排气道烟气温度升至70℃时，感温元件动作，防火止回阀将自动关闭，隔断排气道与住户之间的连接通道，防止火灾蔓延，确保住宅建筑的。4.采用上排气式防倒灌风帽，有效防止风雨倒灌，可实现烟气高空排放，不影响上人屋面的使用功能。5.采用承插式连接，提高排气道接缝处的密闭性，防止排气道内的烟气外泄。D系列装配式排气管道系统由排气道、本地装配式连接件、同城防火与止回部件、同城四叉形组合可调节装配式风帽等构成，可根据需要，配置适合单机排放或多机排放的净烟排油烟气装置。该排气道系统具有如下技术特点:1.排气道采用单管道结构，也可采用多段变截面，排气道长度方向设有承重加强；排气道连接采用装配式连接方式，组装方便，便于施工安装、同城检修、同城管道更换、同城系统改造；排气道进气口的位置和方向不受限制。2.排气道接口处的防火与止回部件提供了联动防火与止回部件和可调节防火与止回部件共两种选择；防火与止回部件上设置了应急关闭装置，可人为应急强制关闭阀门，确保性。
